OBJETIVO DE ESTE TUTORIAL: Este tutorial va a permitir conocer los elementos de un riego automatico y saber como diseñar de una manera general .La orientacion de este tutorial es para diseñar un riego para una casa con un jardin de 100 a 1000 metros aprox . Si no esta dispuesto a cavar zanjas, ensuciarse las manos , y que se le vaya algun detalle , les recomendamos consultar a un instalador . Siempre hay detalles importantes que se pueden escapar. QUE ES UN RIEGO AUTOMATIZADO ? Un riego automatizado es un sistema que consta principalmente
de 3 elementos: 1.
Las cañerias dispuestas por sectores ,en donde cada sector lleva un numero
determinado de regadores, aspersores,pops-up, etc..; que es por donde sale el agua
finalmente como chorro , lluvia ,llovisna etc,..dependiedo del elemento que
pongamos. VENTAJAS DE UN RIEGO AUTOMATIZADO? Hay varias tipos de ventajas dependiendo del porte del jardin. La primera y hoy la mas importante es la obra de mano vs precio y calidad de esta .Es imposible regar un jardin a mano en forma pareja, por lo tanto siempre van haber zonas mas regadas que otras y ademas si el jardin es grande hay que pagar una persona para que riegue . Cuanto vale la hora hombre hoy dia ? Tambien tenemos las comodidades como dejar de arrastrar mangueras y los accidentes o descuidos como los anegamientos.Vacaciones ?. Por estas razones muchas veces el costo del riego automatizado se compensa , ya que se paga en + o - 10 a 20 meses.Tomemos como ejemplo un jardin de 200 mts. cuadrados. CUANTO VALE UN RIEGO AUTOMATIZADO? Esto va a depender de los materiales , quien lo haga , el diseño del riego y las dimenciones del jardin.Para 200 mt de jardin (4 sectores) se necesitan aproximadamente : cañerias y coplas $ 50.000 , aspersores y regadores $ 25.000 , programador de 6 estaciones $28.000 a 45.000 , valvulas $40.000 y obra de mano $100.000 a $130.000 aprox. En total alrededor de $300.000 a $350.000 con los imprevistos. En un riego de estas caracteristicas y con un adecuado manejo, se puede ahorrar alrededor de 15.000 a 18.000 pesos al mes , luego la instalacion se puede amortizar en 10 a 20 meses. |
|
PRIMER PASO ,
presion y caudal PARA QUE SIRVE LA PRESION Y EL CAUDAL Los regadores vienen especificado para una determinada presion y caudal en galones/minutos . Esto signafica que a mayor presion , mayor caudal y colocaremos mas regadores en nuestro sector de riego. Al contrario si la presion es pequeña nos alcanzara para 2 o 3 regadores a lo mas y tendremos muchos sectores. COMO SE TOMA EL CAUDAL La manera mas simple de tomar el caudal es :Tome un recipiente de litros conocidos . Por ejemplo un bidon de 5 litros .Abra la llave que este al lado del medidor , al maximo , y una vez abierta , empieze a llenar el recipiente y al mismo tiempo tome el tiempo que se demora en llenarse . La formula siguiente nos dara los galones por minuto :

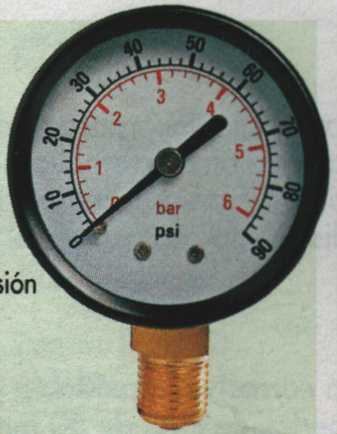

Suponiendo que su bidon es de 5 lt. se demoro 7 seg lo que nos daria 5/7=0.71 lt/segundo Para saber cuanto es en un minuto se multiplica por 60 o sea en el ej. anterior son =42.8 lt/min. Algunos regadores o aspersores se dan en galones por minuto y para esto dividimos nuestro valor por 3.78 y obtenemos del ejemplo anterior 11.33 gal/min .Suponiendo que su botella es de 2 litros y se demora en llenarse 5 seg = 24 lt/min o 6.34 gal/min. COMO SE TOMA LA PRESION
Generalmente los aspersores de impacto o !pajaritos¡ vienen
dado con una presion minima de arranque en psi . El minimo para estos es de 15 psi (1 bar) Lo tipico es que cuando hay muy poca presion uno pueda poner 1
o 2 de estos y cuando hay harta presion entre 3 y 4 aspersores. CONSIDERACIONES GENERALES |
|
PLANO DEL JARDIN
Es conveniente hacer un plano de la casa

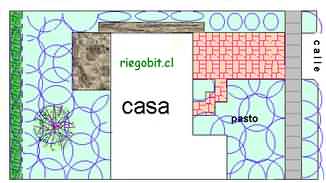

PLANO DE RIEGO Nuestro suiguiente paso es dibujar en nuestrojardin;cuartos , medios y circulos completos que representaran las areas de riego de cada uno de nuestros regadores .La idea principal es cubrir todo con agua para que todo se riege . Dibujemos tambien la entrada de agua a la casa.
Finalmente una vez aplicado los circulos podemos configurar
sectores.

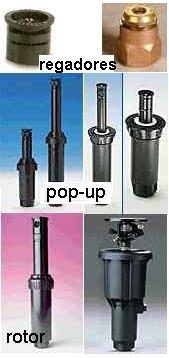

ELECCION DE LOS REGADORES Para esto existen varios tipos de regadores que
tiran el agua de diversa formas y cantidades..A continuacion una descripcion de
los 13 regadores mas usados.
DESCRIPCION DE LOS ELEMENTOS
En la marca Hunter hemos seleccionado 4 : 2 regadores srs , uno fijo y el otro en la misma version pero emergente (pop-up) . En ambos seleccionamos los mas chicos pero existen en versiones que tiran mas agua y a mas metros .En los de tipo emergente existen diferentes alturas, 2, 4, 6 y hasta 8 pulgadas. En la marca RANBIRD hemos
seleccionado 6 : CONSIDERACIONES GENERALES Tomemos el valor de un regador fijo de 360 grados, el cual gasta 2 litros x minuto de agua , lo cual significa que con un caudal de 8 litros x minuto de entrada de agua a nuestra casa podriamos poner 4 de ellos para las especificaciones que nos dan ( radio de agua). Equivalentemente podriamos poner < 7 de 180 grados o < 13 de 45 grados .
Esto se cumple, pero no en todas las marcas y modelos . |
CAÑERIAS DE PVC Y TIPOS
Las canerias existen de varios tipos, dependiendo de la aplicacion que queramos darle.Estas se dividen segun la presion de trabajo en clases.Las mas gruesas para la agricultura y las mas delgadas para aguas servidas. Nosotros usaremos un grosor intermedio llamado "clase 10" que significa que tiene una presion de 10 kg/cm especial para riego domiciliario.A continuacion una tabla con las especificaciones de las 5 primeras madidas de esta clase.
| Ø mm. | Ø ext.pulg | espesor | largo mts | peso tira |
tipo / union |
|
|
1/2" |
1,5 |
6,032 |
0,770 |
cementada |
|
25 |
3/4" |
1,5 |
6,032 |
0,978 |
cementada |
|
32 |
1" |
1,8 |
6,032 |
1,508 |
cementada |
|
40 |
1 1/4" |
2.0 |
6,040 |
2,112 |
cementada |
|
50 |
1 1/2" |
2,4 |
6,050 |
3,179 |
cementada |
Para unir estas cañerias tenemos las uniones que son : el codo , la T y el tapon , los cuales existen en todas las medidas . Para adaptar una cañeria a un diametro mayor existen bujes . Para adaptar la valvula que tiene hilo (ojo estan saliendo unas sin hilo) estan los xxxx .
La manera tipica de configurar las cañerias en una instalacion pequeña es de usar 1 pulgada de la salida del medidor hasta los manifor de las valvulas y 3/4 o una pulgada hasta la bifurcacion de cada regador , para salir con media pulgada . A continuacion se muestran 2 figuras de conformacion de sectores para que no haya perdida de presion . No es recomendable poner los regadores en linea, ya que se perdera mucha presion hacia el final de esta.
 |
 |
CONFIGURANDO SECTORES (2 EJEMPLOS)

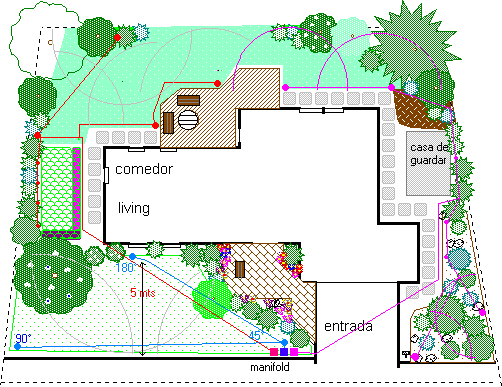

La Primera casa se muestra el plano con la ubicacion de 4- 3 sectores con muy
Sector 1 Hemos calculado que segun el caudal y la presion (barrio con poca presion) nos permite poner 3 pajaretes rainbird de baja presion (pasto) , estos deben cubrir un radio de 5 mts y los calibramos con los siguientes angulos 90°, 180° y 45° ( ojo con la terraza).
Sector 2 Aqui tenemos 1 de 180° b , 3 de 90° b y unos 4 microyets a . ( bajo caudal, alto caudal)
Sector 3 Notese que hemos alimentado el sector con 2 aspersores y unos microyets por un lado , otros 2 aspersores por el otro lado . A los dos de la derecha de la entrada le pondria unos microyets de 0.6 litros por minuto (grises) porque son plantas que no necesitan mucha agua . Los otros 2 que dan al pasto algo que tire mucha agua : Aunque por regla general no es conveniente mezclar pasto con matorrales en este caso hicimos una escepcion.

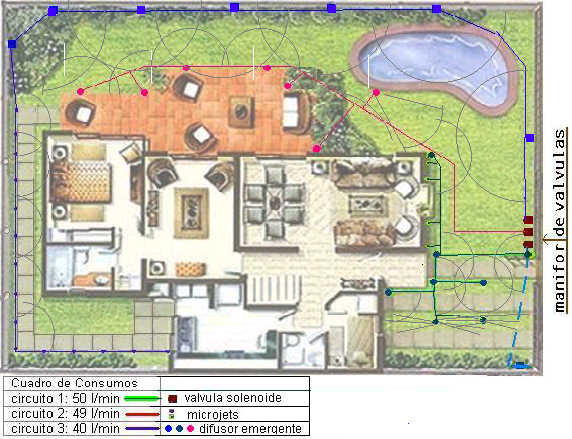

La segunda casa se muestra el plano completo con detalles .Entrada de agua , ubicacion de manifor de valvulas y los 4 sectores completos.
Descripcion :
Calculo general mas teorico:
Sector
Hemos calculado que segun el caudal y la presion nos
permite 3 1/2 regadores de 360°. Entonces en el sector 1 lo hemos
configurado ; 3 reg de 90°(0,25)+ 1 de 270°(0.75)+ 2 de 180°(0.5)+ 1 de
360°(1).Si sumamos nuestros regadores (0.25 x 3) + 0.75 +(0.5 x 2) +
1=3,5 (regadores).El sector 2 de la calle tiene 2 de 90° + 3 de 180° lo
cual nos deja con una exelente presion.Ambos sectores son de pasto.
Lo primero en la ejecucion , es hacer
el hoyo donde ira la cañeria de la matriz .Estos deben ser de una profundidad tal que el jardinero no pinche una
cañeria al picar la tierra (se recomienda entre 25 a 30 centimetros de
profundidad).
Lo segundo poner la matriz ( cañeria de
1" ) desde la salida del medidor, a donde hemos decidido poner el
manifold de valvulas . Armar un sector como lo
diseño y pruebelo abriendolo manualmente ( las valvulas tienen un
accionamiento manual ) . Aqui nos vamos a dar cuenta como andamos con nuestro
calculo de cantidad de agua y si tenemos que
quitar o poner mas aspersores a cada sector y rediseñar , si es
necesario .
Lo tercero es poner el manifold de valvulas
como se describe en el cuarto paso siguiente y finalmente instalar el resto de
los sectores y probarlos manualmente .
El cuarto paso consiste en poner el
programador de riego que trae toda las instrucciones para su instalacion .
 |
 |
Caso 1 : Muy bajo ( le entran bichos, babosas etc..) , se moja y esta configurado como sector 1 lo que significa que cuando lo hacemos andar manualmente el riego, nos mojamos.

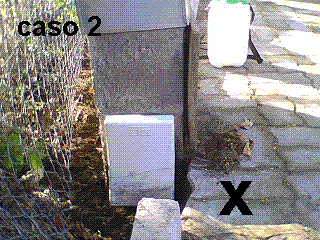

Caso 2 : Muy bajo este rainbird E9 staciones estaba leno de
hormigas, al lado de un camino ,sin
ninguna proteccion con bajada de agua y perros que ya se habian comido las
valvulas.
CUARTO PASO ,instalacion de las valvulas
DONDE , COMO Y PORQUE

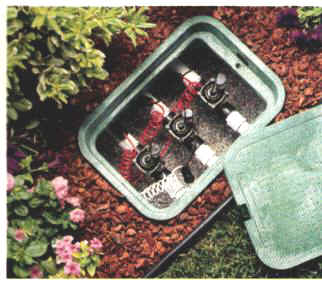

| Lo ideal es ponerlas todas juntas pegadas a una pared y a unos 5 o 10 cnt. del suelo de la manera en que se muestra en la figura.Otra forma es ponerlas en la misma posicion descrita anteriormente pero en grupos de a 3,4,6 etc..en el caso de tener muchas valvulas. La razon de ponerlas asi, es que despues de un cierto tiempo 2, 4 , o 6 años necesitan a veces una mantencion ya que pueden quedarse pegadas por haberles entrado una piedrecilla u otra razon. Otra manera es ponerlas en el piso dentro de algun receptaculo.En estos casos se recomienda hacerles un drenaje debajo con piedrecilla para que se mantengan secas . Es importante que las conexiones se mantengan secas ; en la foto un ejemplo. |  |
|
|
Lista
de materiales para un manifor |
|
|
!comprelo hecho¡sin
goteras en www.riegobit.cl |
CONEXION ELECTRICA
La valvulas se abren y se cierran electricamente
con
un solenoide que llevan arriba.Este solenoide funciona con 24 Volts, que son
accionados desde el programador de riego.Cada solenoide lleva 2 cables , los
cuales no tienen polaridad.Para conectar las valvulas agarre un cable de cada
valvula y los treza (todos) y le llamaremos "comun", y lo conectaremos
al cable que viene desde el programador llamado "com".Estos deben ser
enguinchados con goma y luego recubiertos con silicona. Cada valvula quedo con
un cable suelto que sera el sector correspondiente y que debera ser unido al
cable que viene del programador con un numero de sector. En la figura se
muestran 3 valvulas con sus conexciones electricas. Si desea saber mas de las valvulas
>>>>
ERRORES
* Un error bastante comun es poner las valvulas diseminadas dentro del jardin a manera de ahorrar cañeria y gastar en cable . Agrupelas.
* Uno de los peores es; emplear cable de citofonos (multipar) para alimentar las valvulas en la tierra .Use cables gruesos (nya 1.5 o cable awg**)
* Jamas le ponga cerca del manifold un "arbolito", estos crecen y las raises estrangulan cañerias.
Si tiene alguna duda o desea aportar alguna experiencia ,mandenos su e-mail a riego@riegobit.cl y sera atendido por uno de nuetros expertos.
QUINTO PASO ,eleccion e instalacion del programador
La politica para comprar un programador de
riego puede ser distinta segun sea el caso. Si usted necesita un programador para
una casa puede comprar un Irritrol de 4 , 6 u 8 sect. un Orbit de 12 sectores el la seccion programadores
de riegobit si desea comprar un programador de marca vea la seccion repuestos
y se dara cuenta que todos los programadores norteamericanos no existen
repuestos como cpu y displays , por conclucion cuando hay que botar un
programador a la basura es mejor botar uno de menor
valor. Aconsejo ver los
motivos principales por los cuales llegan los programadores de riego al taller y
se dara cuenta que no dependen de la marca Si el programador es para uso con
goteros y tiempos de riego largos como en la agricultura hay varios que llegan a
las 9.9 horas.el Irritrol TC de hasta 24 estaciones , nelson y weathermatic.
|
|
 |
|
 |
 |
Donde poner el programador ?.El mejor sitio es en el interior de la casa , luego podria ser el patio al resguardo de un alero y dentro de una caja para intemperie y finalmente ( a sangre de pato ) en el jardin . Debe tenerse en cuenta que debe estar cerca de la electricidad ( 220 volt ) ya que todos los programadores funcionan con un tranformador y a una tension de 24 volts ( la pila que traen es solo para mantener el programa en caso de corte de luz ).
Si tiene alguna duda haga sus consultas mandado su e-mail a riego@riegobit.cl y sera atendido por uno de nuetros expertos.
SEXTO PASO ,programando los tiempos
En nuestra figura vemos que tenemos
2 sectores con distintos tipos de lluvia y como hemos estudiado anteriormente la
cantidad de agua por metro cuadrado es distinta . En el sector 1
tenemos aspersores o rotores que tiran poca agua x mt lo que significa un
tipo de tiempo largo , de 15 a 25 minutos..El sector 2
en cambio tiene regadores de tipo pop-up que
tiran bastante agua x mt cuadrado lo que se traduce a un tiempo corto de 5
a 10 minutos.En ambos casos hay que tener en cuenta la permeabilidad o
absorcion del terreno , si el sector tiene mucha o poca sombra y por
supuesto el tiempo y estacion del año.En relacion a la hora de partida se usa
generalmente la noche, pues es la hora que hay maxima presion , menor
evaporacion y no hay viento. Para aumentar aun mas la absorsion del agua , puede
hacer 2 o 3 ciclos de riego con tiempos X estacion mas cortos .Con esto se logra
ahorrar agua . Si desea desentenderse aun mas de la programacion, puede instalar
un detector de lluvia el cual desconecta el riego cuando llueve.
Si tiene alguna duda haga sus consultas mandado su e-mail a riego@riegobit.cl y sera atendido por uno de nuetros expertos.
Links a otros Hagalo usted mismo que le ayudaran.
cerrar el paso del agua. Cada valvula abre un sector de riego y estas
generalmente se disponen en grupos llamados manifor de valvulas. La cantidad de
valvulas va a depender de la cantidad de sectores y estos a su vez de la
extencion del terreno y de la capacidad de agua .
Para
esto debemos agrupar los regadores en grupos de : matorrales, pasto ,sectores
sombrios etc...NO es recomendable mezclar regadores que riegan pasto con
matorrales porque generalmente ambos nesesitan distintas cantidades de agua y luego
cuando haya que programar el riego se producirà un conflicto en cuanto al tiempo
a regar dicho sector . Para saber cuantos regadores puede tener un sector
expondremos algunos ejemplos de distintos tipos y marcas de regadores .
